Виброизоляторы для подвижного
состава и техники

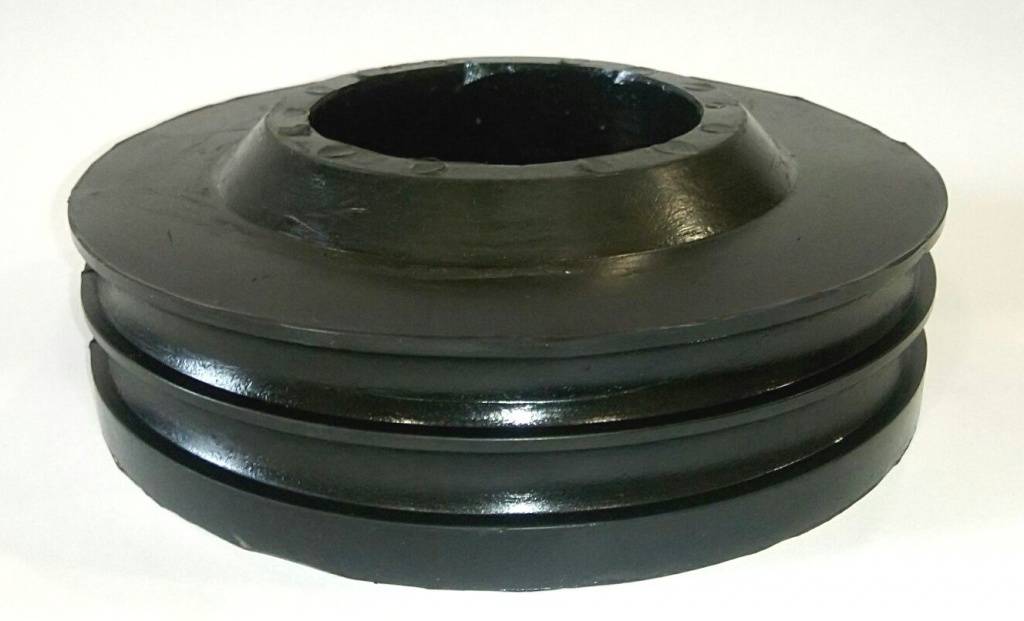

виброизолятор для станков и техники

Виброизоляторы производства ООО "ПК РТИ Проект" применяются для различных типов оборудования, станков, узлов, подвергающихся вибрационному воздействию широкого спектра частот и амплитуд.

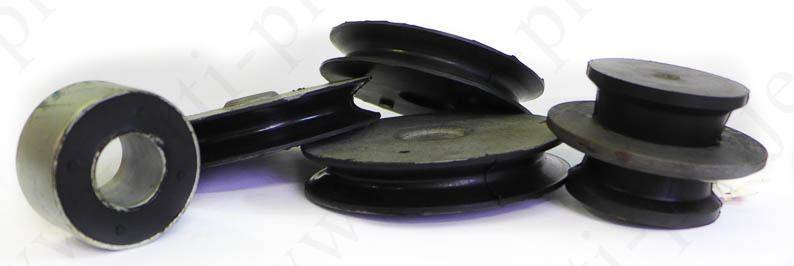

резиновый виброизолятор для станков и техники

Существует масса всевозможных вариантов виброизоизоляторов, отличающихся как конструктивно, так и по структуре резины.


Это связано с тем, что для каждого случая расчет виброизолятора производится исходя из нагрузки на него, частоты колебания и конструкции его закрепления.

Производственные возможности и опыт сотрудников "ПК РТИ Проект" позволяют изготовить детали по Вашим образцам или чертежам, либо рассчитать и изготовить изделие "с нуля"

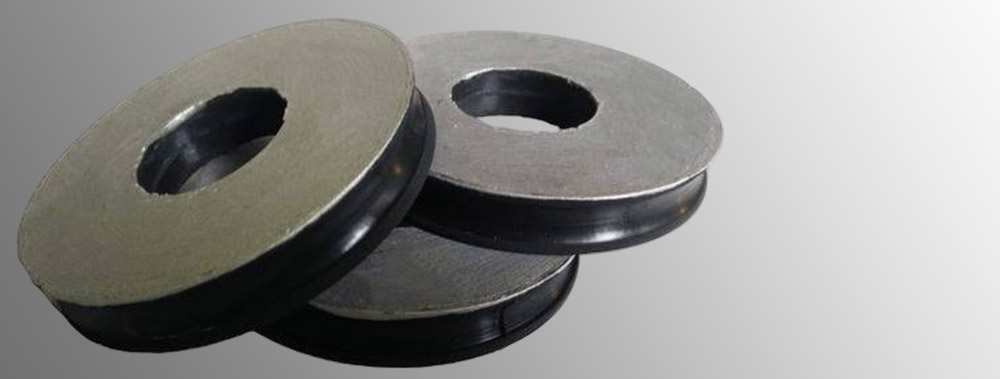

виброизоляторы для станков и техники




виброизолятор изготовление

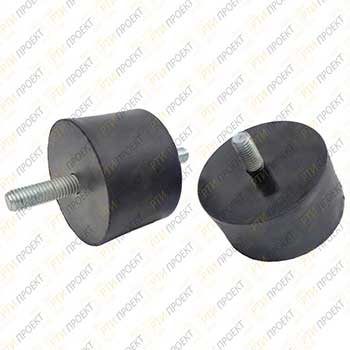

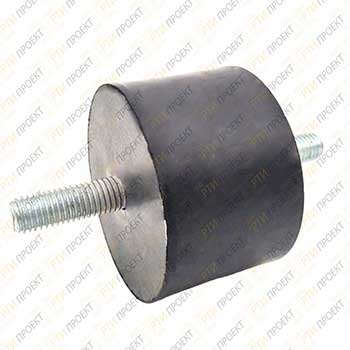

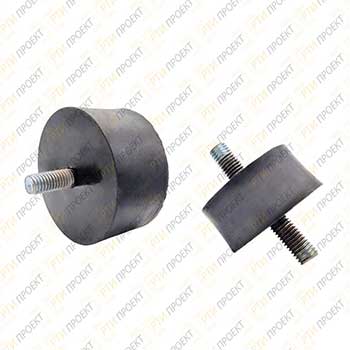

Помимо нестандартных изделий, ООО "ПК РТИ Проект" производит ряд универсальных стандартизованных виброизоляторов, подходящих к большинству конструкций. Подбор соответствующего изделия осуществляется по нижеприведенной таблице исходя из конструкции и нагрузки на виброизолятор.


По желанию заказчика возможно использование резины с другими свойствами и крепежных элементов из других марок стали, в т.ч. и из нержавеющей стали. В таблице приведены основные типоразмеры виброизоляторов. Под заказ мы готовы изготовить виброизоляторы любых размеров и конфигураций. Стоимость виброизоляторов – договорная.


Основные типоразмеры виброизоляторов:



ТИПОРАЗМЕР

D, mm

H, mm

Рабочая нагрузка, кгс

M, mm

H, mm (болт)

S (гайка)

Твердость по

Шор А

15.15A.B.C.D.E

15

15

4.0

M4

12

4.5

55-60

20.15A.B.C.D.E

20

15

9.2

M6

19

4.5

55-60

25.20A.B.C.D.E

25

20

15.3

M6

15

6.5

55-60

25.30A.B.C.D.E

25

30

16.0

M6

15

6.5

55-60

30.20A.B.C.D.E

30

20

21.4

M8

20

9.5

55-60

30.30A.B.C.D.E

30

30

22.0

M8

20

9.5

55-60

40.30A.B.C.D.E

40

30

30.6

M8

20

9.5

55-60

40.40A.B.C.D.E

40

40

31.0

M8

20

9.5

55-60

50.30A.B.C.D.E

50

30

61.1

M10

25

10.5

55-60

50.40A.B.C.D.E

50

40

62.0

M10

25

10.5

55-60

70.45A.B.C.D.E

70

45

102.0

M10

37

12.5

55-60

75.40A.B.C.D.E

75

40

122.4

M12

37

12.5

55-60

75.50A.B.C.D.E

75

50

123.0

M12

37

12.5

55-60

100.40A.B.C.D.E

100

40

204.0

M16

42

16.5

55-60

100.60A.B.C.D.E

100

60

206.0

M16

42

16.5

55-60

100.75A.B.C.D.E

100

75

206.0

M16

42

16.5

55-60

135.95A.B.C.D.E

135

95

324.0

M16

42

16.5

55-60

150.55A.B.C.D.E

150

55

612.0

M16

42

16.5

55-60

150.75A.B.C.D.E

150

75

615.0

M16

42

16.5

55-60

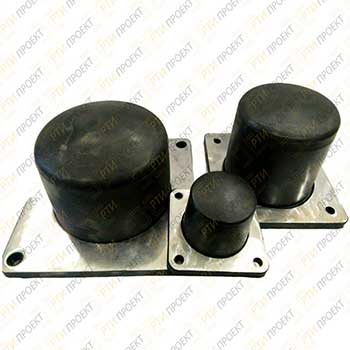

А так же инженеры ПК РТИ Проект изготавливают виброизоляторы различных типоразмеров.

Максимальный типоразмер  1300х1700 мм.
