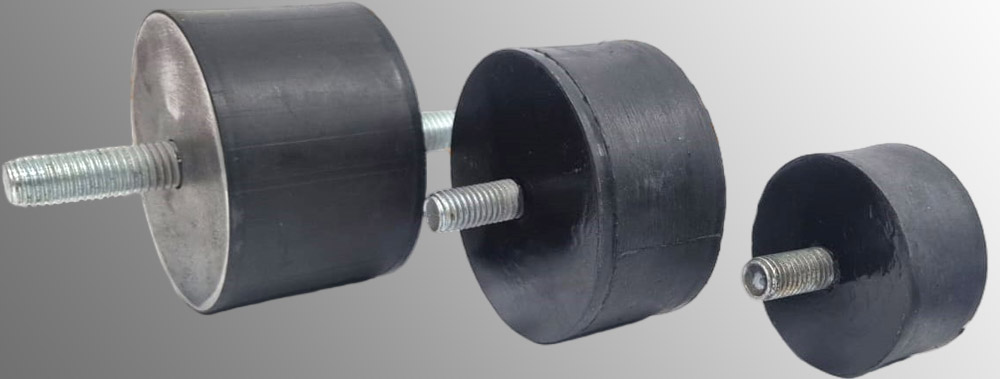

Виброизоляторы по ОСТ 38.0536-84
Виброизоляторы резиновые предназначены для работы в качестве основных упругих элементов между колеблющимися и неподвижными частями машин и агрегатов и обеспечивают эффективное гашение вибрации и шума в результате работы оборудования.
Виброизоляторы применяются в различных сферах производства, от систем кондиционирования и вентиляции до установок для производства энергии.
При работе виброизоляторы испытывают совместное нагружение силами сжатия, растяжения и сдвига. Максимальная допустимая осадка под нагрузкой составляет 20-30% от первоначальной высоты виброизолятора.
Компания ООО «ПК РТИ Проект» изготавливает виброизоляторы с применением высококачественных амортизационных резин, с твердостью в диапазоне от 45 до 80 ед. Шор А, температурном режиме от мин. 50 до 150 градусов, работающих в различных климатических условиях и средах от воздуха до масел.

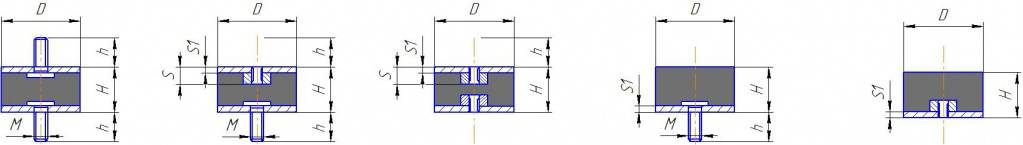

Серийное производство виброизоляторов:
|
ТИПОРАЗМЕР
|
D, mm
|
H, mm
|
Рабочая нагрузка, кгс
|
M, mm
|
H, mm (болт)
|
S (гайка)
|
Твердость по
Шор А
|
|
15.15A.B.C.D.E
|
15
|
15
|
4.0
|
M4
|
12
|
4.5
|
55- 60
|
По согласованию заказчика возможно изготовление и других типоразмеров
|
|
20.15A.B.C.D.E
|
20
|
15
|
9.2
|
M6
|
19
|
4.5
|
55-60
|
|
25.20A.B.C.D.E
|
25
|
20
|
15.3
|
M6
|
15
|
6.5
|
55-60
|
|
25.30A.B.C.D.E
|
25
|
30
|
16.0
|
M6
|
15
|
6.5
|
55-60
|
|
30.20A.B.C.D.E
|
30
|
20
|
21.4
|
M8
|
20
|
9.5
|
55-60
|
|
30.30A.B.C.D.E
|
30
|
30
|
22.0
|
M8
|
20
|
9.5
|
55-60
|
|
40.30A.B.C.D.E
|
40
|
30
|
30.6
|
M8
|
20
|
9.5
|
55-60
|
|
40.40A.B.C.D.E
|
40
|
40
|
31.0
|
M8
|
20
|
9.5
|
55-60
|
|
50.30A.B.C.D.E
|
50
|
30
|
61.1
|
M10
|
25
|
10.5
|
55-60
|
|
50.40A.B.C.D.E
|
50
|
40
|
62.0
|
M10
|
25
|
10.5
|
55-60
|
|
70.45A.B.C.D.E
|
70
|
45
|
102.0
|
M10
|
37
|
12.5
|
55-60
|
|
75.40A.B.C.D.E
|
75
|
40
|
122.4
|
M12
|
37
|
12.5
|
55-60
|
|
75.50A.B.C.D.E
|
75
|
50
|
123.0
|
M12
|
37
|
12.5
|
55-60
|
|
100.40A.B.C.D.E
|
100
|
40
|
204.0
|
M16
|
42
|
16.5
|
55-60
|
|
100.60A.B.C.D.E
|
100
|
60
|
206.0
|
M16
|
42
|
16.5
|
55-60
|
|
100.75A.B.C.D.E
|
100
|
75
|
206.0
|
M16
|
42
|
16.5
|
55-60
|
|
135.95A.B.C.D.E
|
135
|
95
|
324.0
|
M16
|
42
|
16.5
|
55-60
|
|
150.55A.B.C.D.E
|
150
|
55
|
612.0
|
M16
|
42
|
16.5
|
55-60
|
|
150.75A.B.C.D.E
|
150
|
75
|
615.0
|
M16
|
42
|
16.5
|
55-60
|
Изготавливаем виброизоляторы различной формы, для различных условий эксплуатации по чертежам, эскизам или техническому заданию Заказчика. Изготавливаем виброизоляторы типоразмером до 1300х1700 мм.
|
|
